Indikační naváděcí systémy Topcon

  • Kompaktní a přitom robustní
  • Snadno instalovatelné
  • Jednoduše přenositelné
  • Snadno obsluhovatelné
  • Vzájemně kompatibilní s jinými přístroji a také s daty z LPIS
  • Rozšiřitelné na pokročilé funkce jako je kontrola aplikace nebo automatické řízení

TOPCON naváděcí systémy jsou vždy tvořeny přijímačem SGR-1 a některou z konzolí rodiny X. Přináší tak jedinečnou paletu modelových kombinací, které mohou být nastaveny přesně dle potřeb zákazníka. Díky tomu má každý na dosah zvýšení produktivity a rychlosti současně se snížením překrývání i času stráveného na pozemku. Všechny konzole přináší uživatelsky velmi jednoduché a intuitivní ovládání jedinečného prostředí TOPCON. Projděte si nabídku našich konzolí a vyberte si tu správnou pro Vás!




Konzole rodiny X

Konzole X30Konzole X25Konzole X14

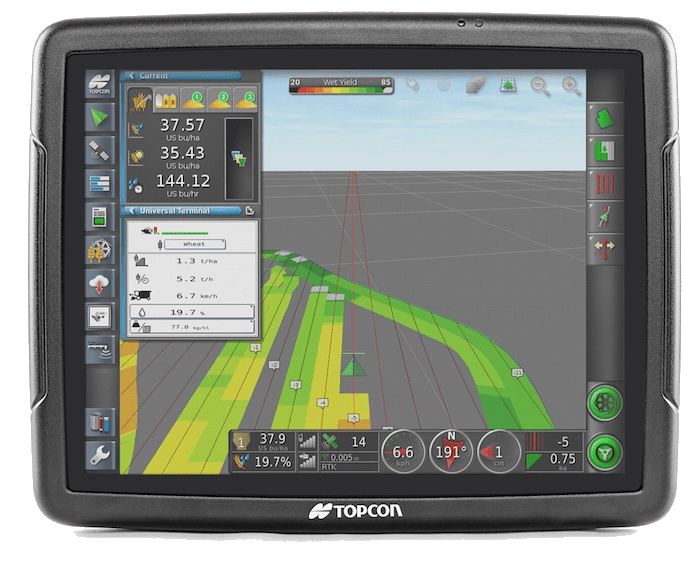

Konzole X30

  • Vlajková loď nabídky
  • Snadno ovladatelný
  • Zobrazení ISO VT
  • Plný rozsah funkcí pro manuální i automatické řízení
  • Ostrá grafika a dobrá čitelnost ve slunečním světle
  • Variabilní řízení dávky (VRC) až pro 8 produktů
  • Dotyková obrazovka s možností individuálních nastavení pro jednotlivé strojníky
  • Možnost mapování práce, čtení dat z LPIS a tvorby výkazů o práci

trojuhl

Tato prémiově vybavená konzola nabízí možnost zobrazit až tři mini-okna, která lze přemisťovat dle Vaší potřeby, uživatelsky definovatelnou „přístrojovou desku“, a interaktivní klávesnici. Díky velké úhlopříčce tak můžete mít pod kontrolou například variabilní aplikaci, kontrolu výšky ramen postřikovače, ISO VT terminál a stále si zachovávat dostatečnou plochu pro zobrazení pojezdu po pozemku.




Rozšířená správa dat

Rozšířená správa dat

Terminál X30 podporuje více vstupních / výstupních formátů pro maximální využití dat. Umožňuje ukládat více polí a úkolů pro jednotlivé farmy. Mezi tyto funkce patří:

  • Export pracovních reportů ve formátu PDF.
  • Pokrytí a exportování provedené aplikace s body na mapě.
  • Importování shapefiles a ISOXML předpřipravených map.
  • Automatické rozpoznání pole.
  • Výpočet pokrytí a zbývající plochy.
  • Virtuální ISO terminál (VT) a čtením dat ve formátu „.xml“.





Specifikace


TVAR A PROSTŘEDÍ

    • Rozhraní

4 x USB 2.0 (všechny bootovací, 500mA)
1 z boku
1 na zadní straně
2 u kabeláže

4 X RS-232

4 x digitální kanál vstup / výstup

1 x analogový kanál

Bluetooth® modul

VŠEOBECNÉ

    • Displej

12.1″ (30.7 cm) dotykový displej

Kapacitní displej

Dobrá čitelnost displeje za všech světelných podmínek

24 bitová barevnost

3D Grafika

RAM montážní systém

POŘÍTAČ

    • Procesor

Intel chipset, 1.6GHz procesor

1GB DDR2 533 MHz RAM

4GB interní úložiště-flash (volitelné do 32GB)

COM-Express System-on-Module (SOM)

ELEKTRICKÉ NAPÁJENÍ

    • Vstupní napětí

9V-36V

    • Baterie

N-MH (2000mA/hr., 7.2V)




Konzole X25



  • Střední varianta v nabídce TOPCON
  • Plný rozsah funkcí pro manuální i automatické řízení
  • Ostrá grafika a dobrá čitelnost ve slunečním světle
  • Zobrazení ISO VT
  • Snadno ovladatelný
  • Variabilní řízení dávky (VRC) až pro 4 produkty
  • Dotyková obrazovka s možností individuálních nastavení pro jednotlivé strojníky
  • Možnost mapování práce, čtení dat z LPIS a tvorby výkazů o práci


X25 je mladším sourozencem displeje X30. Je postavena na výkonnějším hardwaru což jí předurčuje delší životní cyklus a jedná se dobrou volbu mezi cenou a výkonem systému. Příjemná osmipalcová úhlopříčka je zárukou komfortní obsluhy a zároveň zvyšuje pravděpodobnost vhodného umístění obrazovky v kabině stroje.




Specifikace


TVAR A PROSTŘEDÍ

    • Rozhraní

4 x USB 2.0 (všechny bootovací, 500mA)
1 z boku
1 na zadní straně
2 u kabeláže

4 X RS-232 sériové rozhraní
1 ea. RX/TX/CTS/RTS/GND
3 ea. RX/TX/GND pouze

4 x digitální kanál vstup / výstup

1 x analogový kanál
&nbsp
Bluetooth® modul

VŠEOBECNÉ

    • Displej

12.1″ (30.7 cm) dotykový displej

Kapacitní displej

Dobrá čitelnost displeje za všech světelných podmínek

24 bitová barevnost

3D Grafika

RAM montážní systém

POŘÍTAČ

    • Procesor

Intel chipset, 1.6GHz procesor

1GB DDR2 533 MHz RAM

4GB interní úložiště-flash (volitelné do 32GB)

COM-Express System-on-Module (SOM)

ELEKTRICKÉ NAPÁJENÍ

    • Vstupní napětí

9V-36V

    • Baterie

N-MH (2000mA/hr., 7.2V)




Konzole X14





  • Vstupní úroveň konzolí Topcon.
  • Vhodná pro manuální i automatické řízení.
  • Jednoduché uživatelské rozhraní.
  • Ovládání pomocí ikon a obrázků.
  • Mapování vykonané práce a tvorba reportů.
  • Ostrá grafika a dobrá čitelnost displeje ve slunečním světle.
  • Jednoduše se naučíte obsluhu, jednoduché používání a jednoduchý upgrade podle Vašich požadavků.



Specifikace


VŠEOBECNÉ

    • Displej

4.3″ (10.9 cm) dotykový displej
Dobrá čitelnost displeje za všech světelných podmínek
24 bitová barevnost
3D grafika
RAM systém uchycení

    • Rozhraní

2 X CAN rozhraní;
ISO11898
1 X RS-232 sériové rozhraní

ELEKTRICKÉ NAPÁJENÍ

    • Napájení

9-36 VDC
Ochrana proti zkratu

    • Provozní teplota

-30° to +65° C

    • Skladovací teplota

-40° to +85° C

POČÍTAČ

    • Frekvence procesoru

532 MHz

    • Operační paměť

256 MB RAM

    • Vnitřní úložiště

900MB

CERTIFIKACE A STANDARDY

    • Všeobecné

ISO 16750-4




GPS satelitní přijímač SGR-1

Kompaktní přijímač SGR- 1 poskytuje simultánní zpracování GLONASS a GPS signálů 32 – kanálovým. Hodí se zejména pro jednoduché indikační využití, či pro variabilní aplikaci a kontrolu rozmetadel a postřikovačů.




Specifikace


KONEKTORY

  • Konektor



GNSS TRACKING

    • Konektor antény

L1-GPS/GLONASS kompatibilní s L-pásmem

FORMÁT DAT PRO DGPS KOREKCI

    • Formát dat

NMEA 0183
NMEA2000 vyhovující RTCM SC104

VSTUP / VÝSTUP

    • Vstupní/výstupní komunikace

RS-232
2 porty až do 460.8 kbps w/o řízení toku CAN dat
1 port vyhovující NMEA2000

ELEKTRICKÉ NAPÁJENÍ

    • Výkon

2,5 W / 12V

    • Provozní napětí

9-28 VDC

DALŠÍ PARAMETRY

    • Skladovací teplota

-40° C to +85° C

    • Rozměry

5.12” x 2.36” (130 x 60mm)

    • Váha

640g

    • Provozní teplota

-40° C to +85° C

PARAMETRY PŘIJÍMAČE

    • Rychlost

0.03 m/sec

    • Příjem

32 GPS L1 C/A
GLONASS L1 C/A
SBAS

    • Čas

20 nsec RMS






Automatické řízení sekcí

S možností automatického řízení sekcí (ASC-10), navigace automaticky vypíná nebo zapíná jednotlivé sekce postřikovače tak,aby nedocházelo k překrývání v již dříve postříkaných oblastech. Tato funkce významně snižuje spotřebu a náklady na postřikový materiál a zároveň chrání vaše plodiny před nadbytečnou aplikací látek.




Specifikace


PROVOZNÍ

    • Vstupní napětí

9 – 18V DC
* Chráněné s 22V TVS

KOMUNIKACE

    • RS-232C seriové rozhraní

Interně nastavitelné

    • Vstupní napětí

10 snímaných sekcí
10V
CMOS logická úroveň do 30V

    • Výstupní napětí

10 x 12V výstupní relé pro řízení 1A / 65 stupňů

DALŠÍ PARAMETRY

    • Standard

IP66

    • Provozní teplota

-20 to +60ºC

    • Skladovací teplota

-40 to +80ºC

    • Vstupní / výstupní komunikace

10 vstupů / řídících výstupů pro snímače sekcí
2 kódovací vstupy
2 analogové vstupy
2 x proporční nebo 2 x regulační ventilové jednotky






Mapování hranice pozemku

Mapování hranice umožňuje vytvářet obrysy polí, které lze použít znovu a znovu pro každou pracovní činnost na tomto poli. Znalost hranice pole, jeho tvar a velikost vám pomůže lépe plánovat potřebná množství látek i trasy pojezdů, spotřebu chemických látek, času atd.

Automatické mapování pokrytí

Mapování pokrytí je možné použít ke sledování oblasti působnosti vašeho traktoru či jiného zařízení. Snadno tak zjistíte vynechané oblastí nebo oblastí, kde dochází k překrývání. S dálkovým ovládáním mapování, lze automatické mapy pokrytí vytvářet ještě přesněji bez nutnosti stisknutí dalšího tlačítka.



Přidaná produktivita

Indikační systém zjednodušuje klíčové operace pro zvýšení produktivity a efektivity na vašich polích. Užitečné indikátory ukazují na barevném displeji aplikovaná místa, rychlost, řádek a to vše při vytváření barevné mapy pokrytí. Praktický USB port umožňuje velmi snadno exportovat data zaznamenaná při práci do formátu PDF.
